Vistas con Sketchup
|

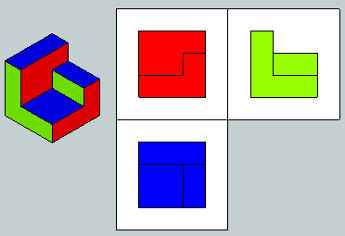

Para dibujar una pieza en 3D y poder también realizar sus vistas junto a ella vamos a utilizar una plantilla que hemos creada al efecto, la podemos descargar de la "Galeria 3D" de Sketchup. En el siguiente vídeo se muestra el proceso a seguir para hacer este dibujo. |
 |
En algunos casos, al dibujar las vistas de una figura aparecen "líneas ocultas" (aristas tapadas por una cara anterior), que se dibujan mediante líneas discontínuas (a trazos). En el vídeo adjunto podemos ver un ejemplo, se trata de la pieza 7 de la actividad.
Actividad
1.- Vamos a dibujar con Sketchup las piezas adjuntas y sus vistas, tal como hemos explicado en los vídeos anteriores. Las dimensiones simpre serán 600 mm para las aristas más largas, 400 mm para las intermedias y 200 mm para las más pequeñas.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
2.- Dibujar las piezas anteriores a mano (sobre papel) utilizando la plantilla suministrada por el profesor ("plantilla para dibujar piezas y vistas.pdf").
